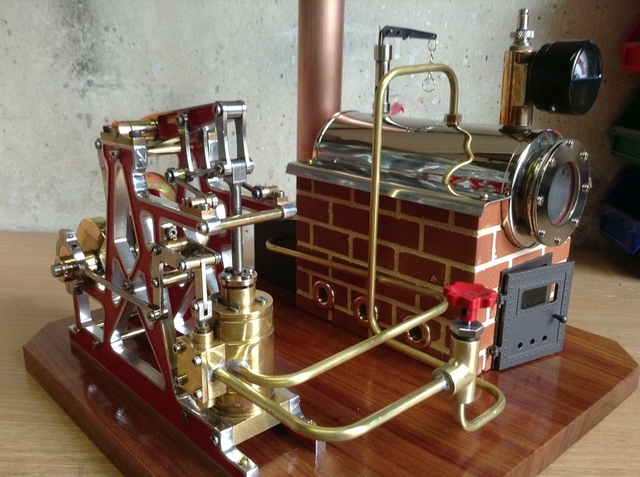

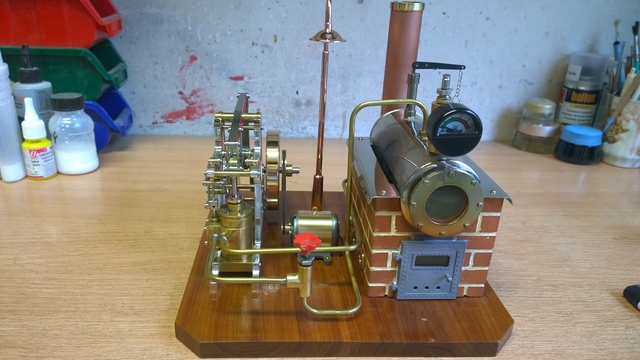

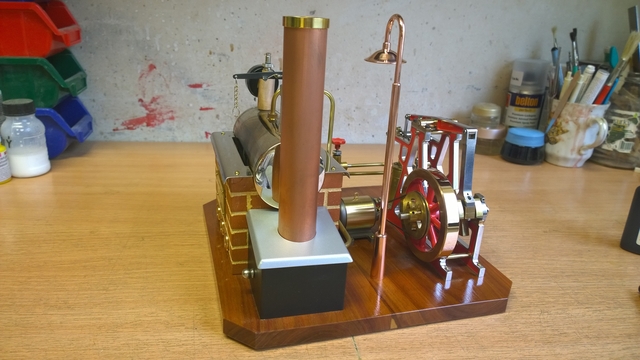

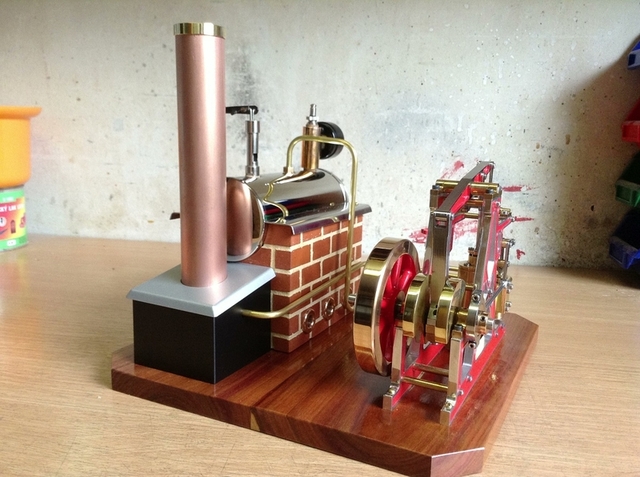

Model: Parní stroj dvojčinný
Postavil: Petr Klíma

Velikost základny parního stroje: 240x240mm
Výška parního stroje: 215mm
Hmotnost parního stroje: 3kg
Průměr a délka kotle: 55x140mm
Kapacita kotle: 250cm3
Délka topeniště: 90mm
Palivo: lihové tablety
Systém: dvojčinný
Průměr pístu a zdvih: 12.5x25mm

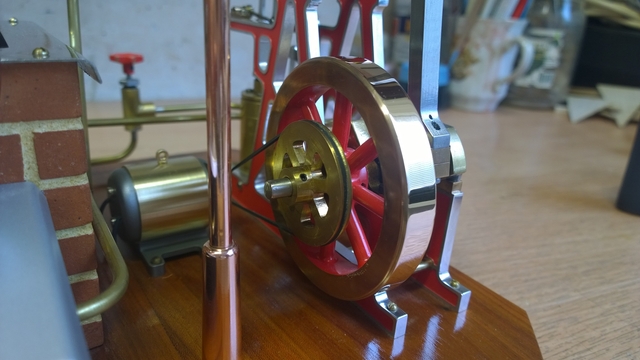

Průměr setrvačníku: 80mm
Použité materiály: Mosaz,Bronz,Dural,Nerez ocel,Teflon,Sklo,Dřevo

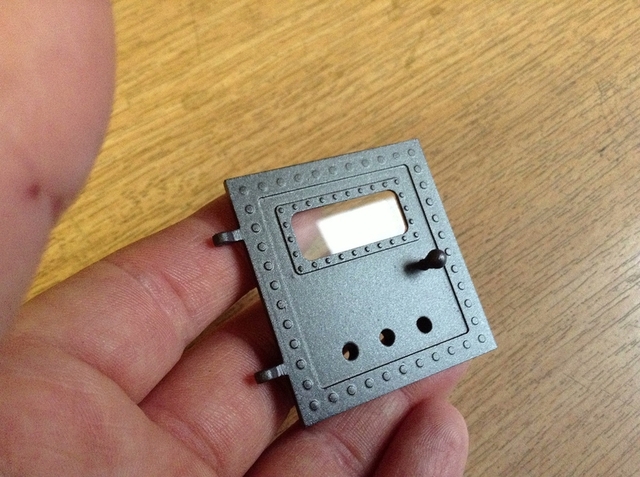

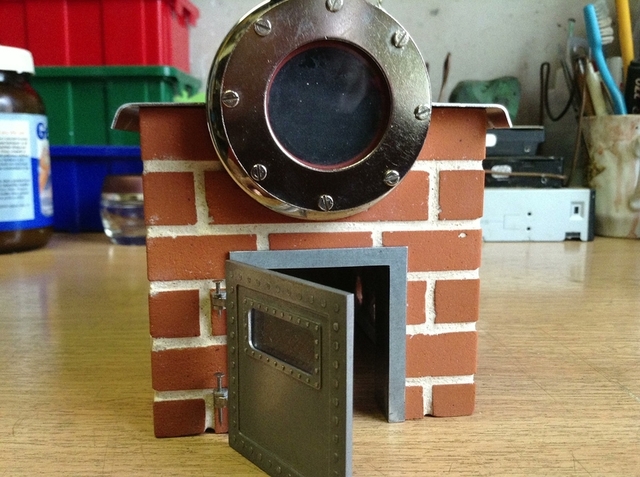

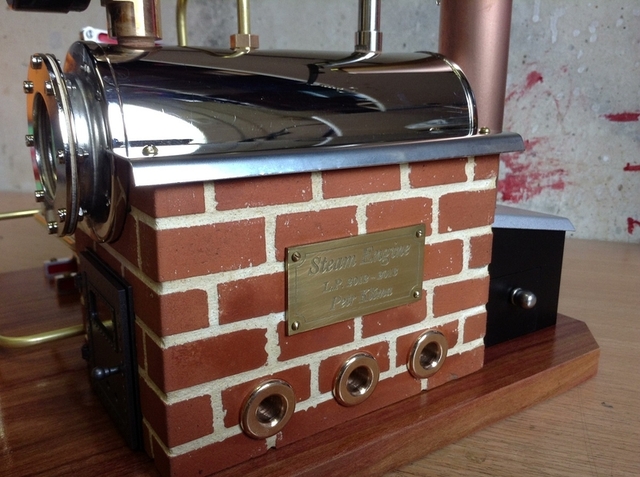

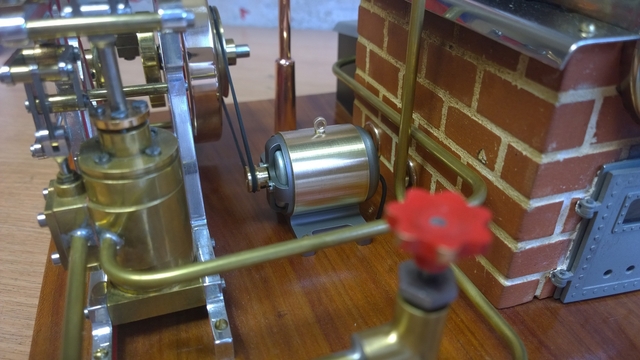

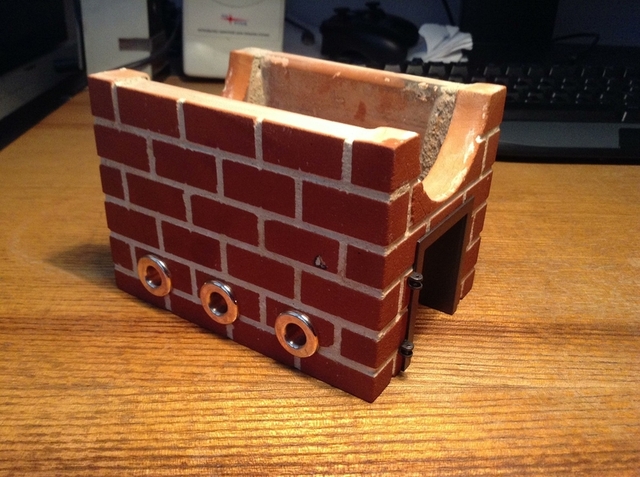

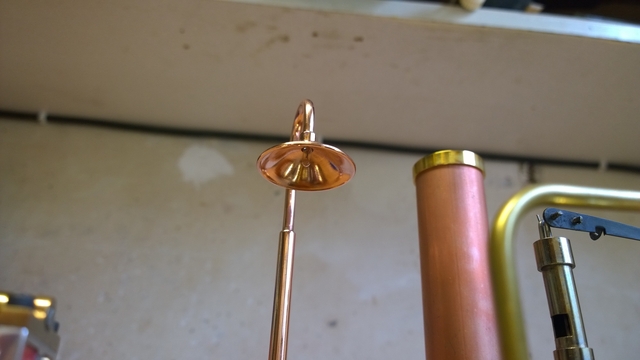

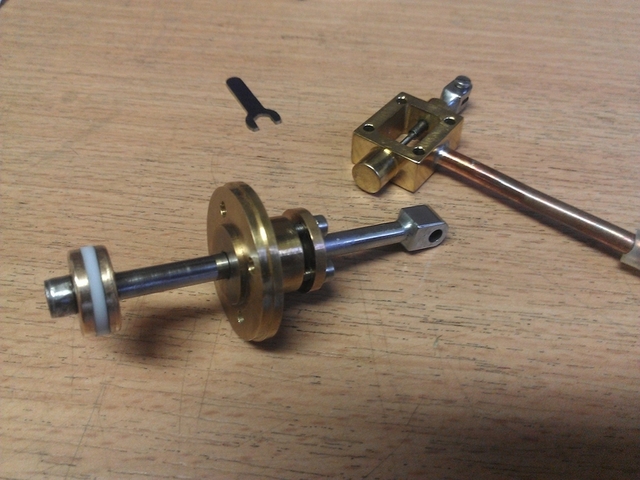

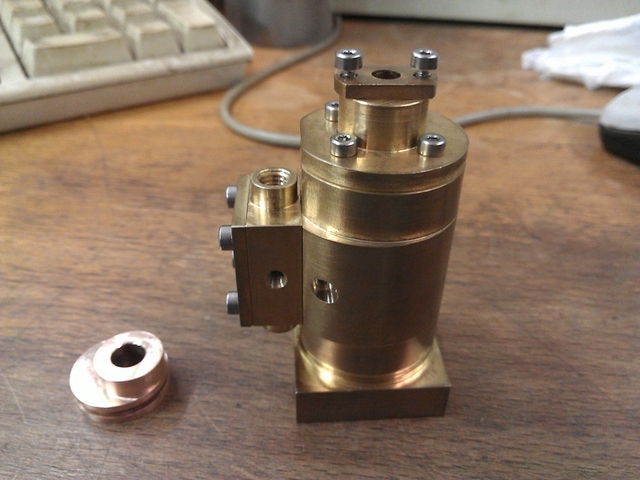

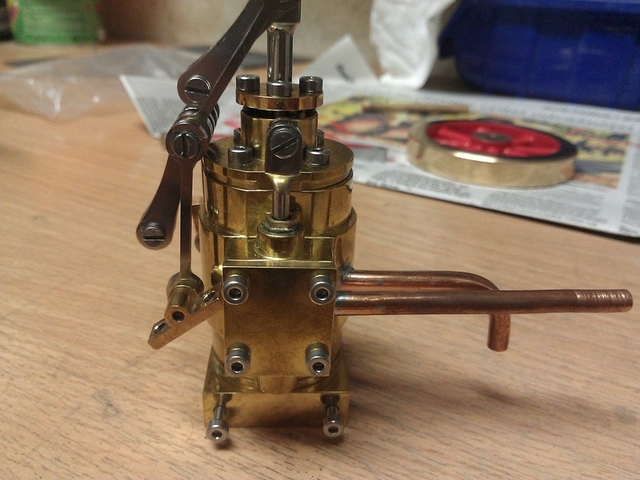

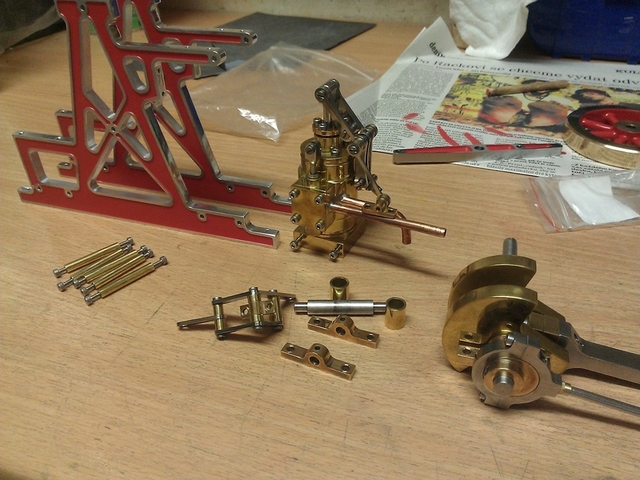

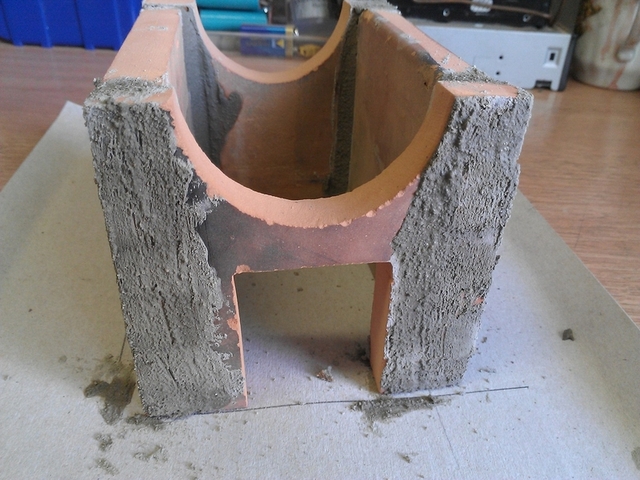

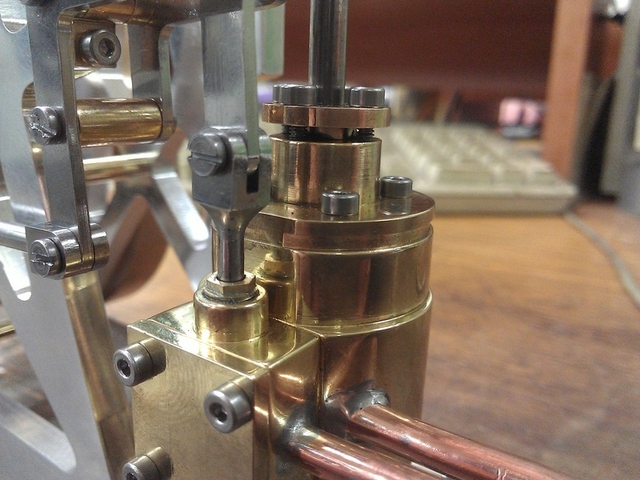

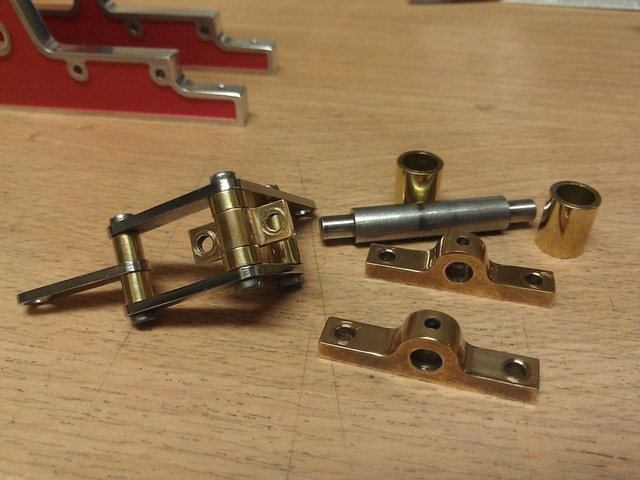

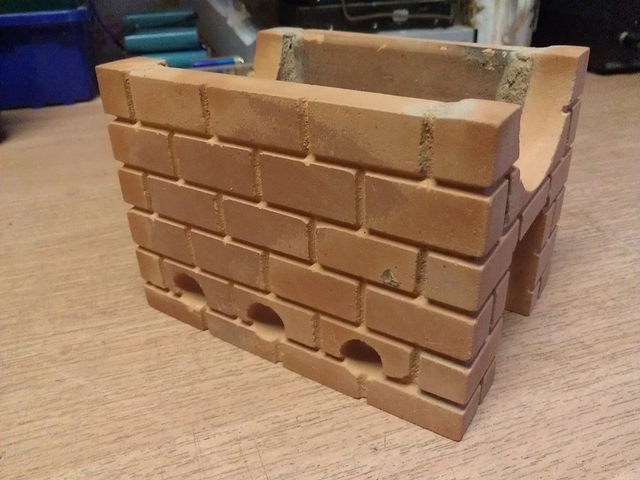

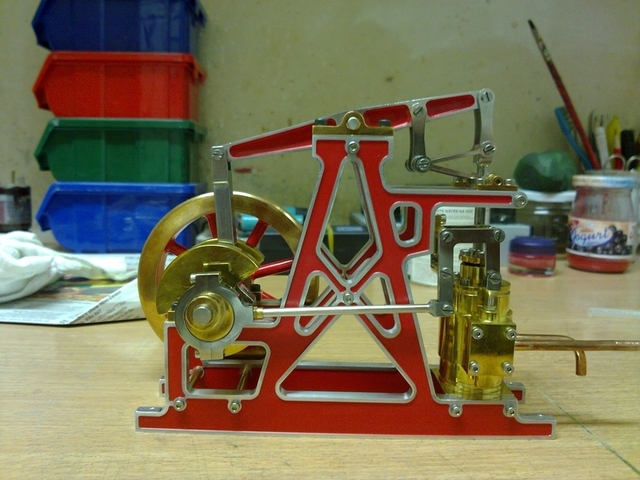

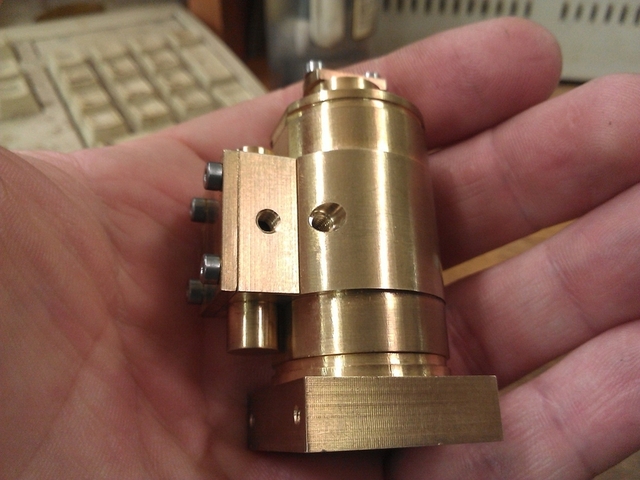

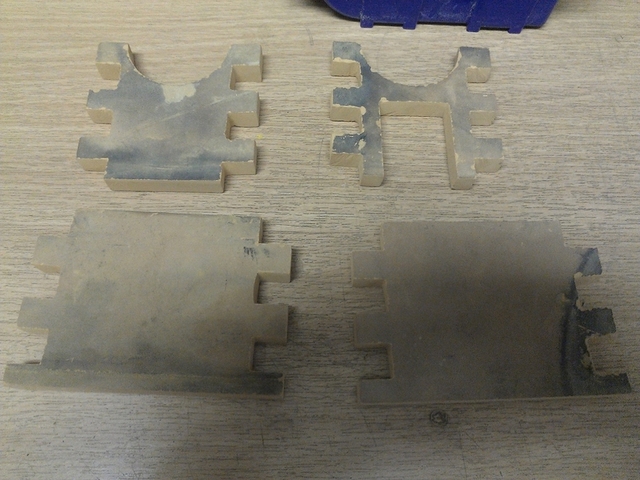

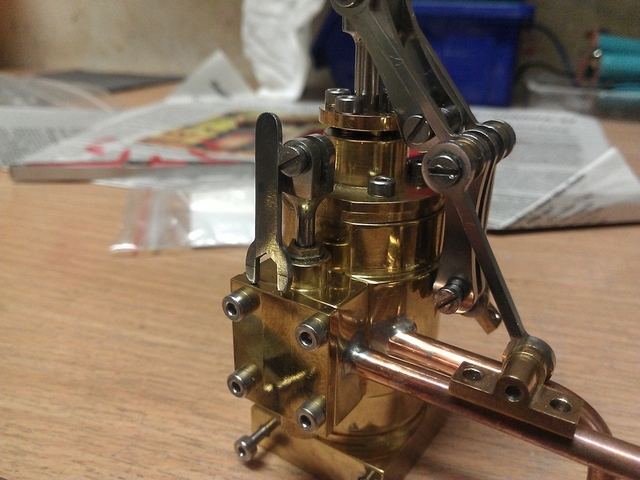

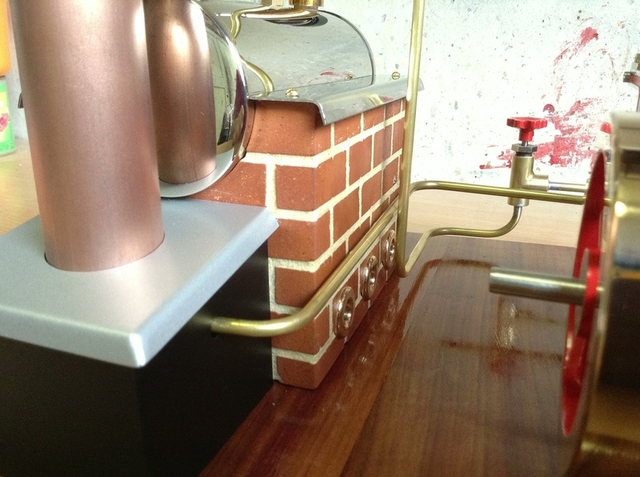

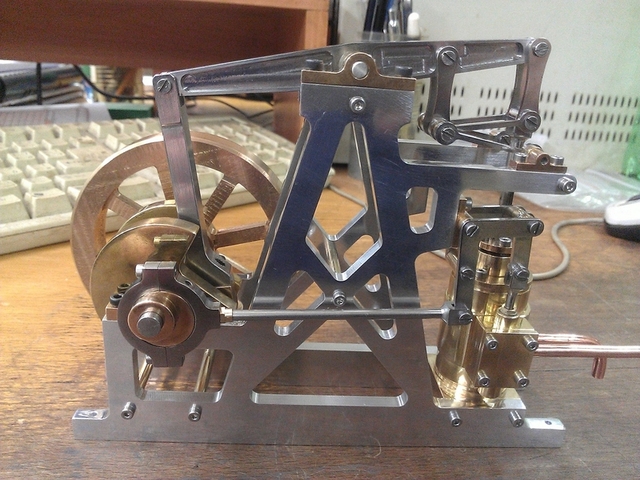

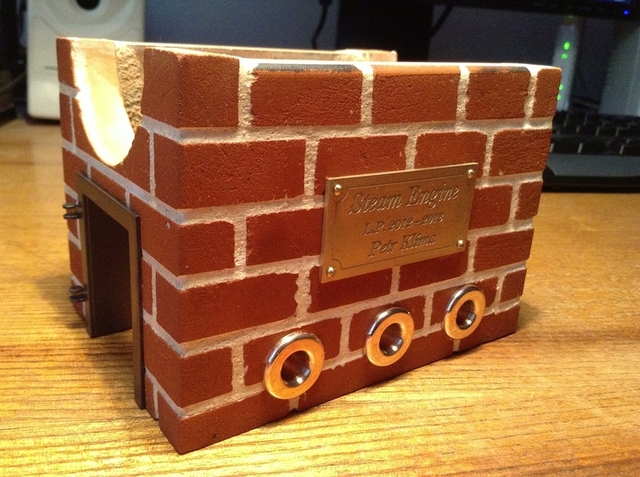

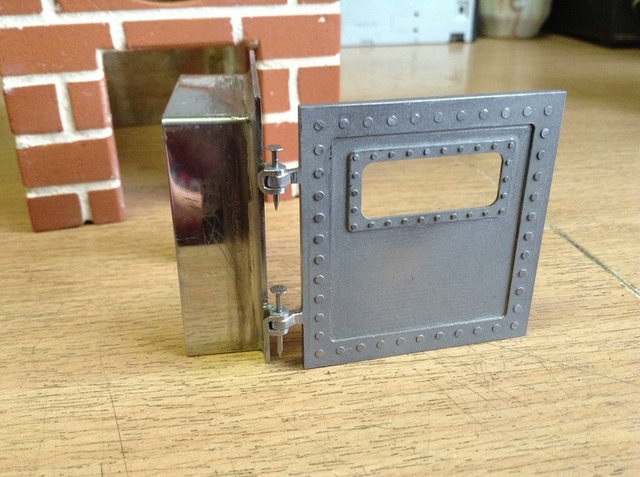

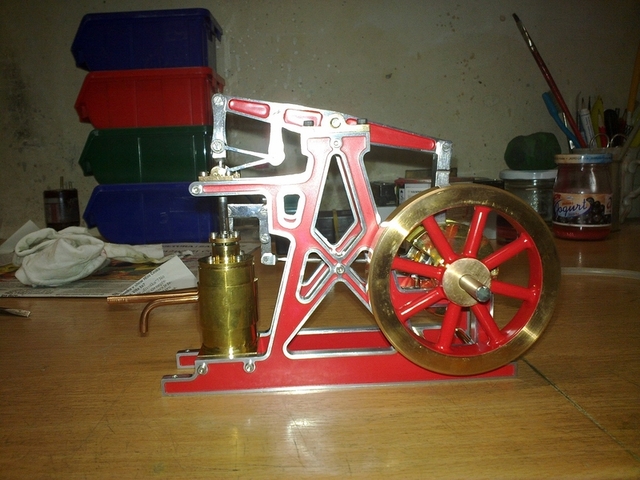

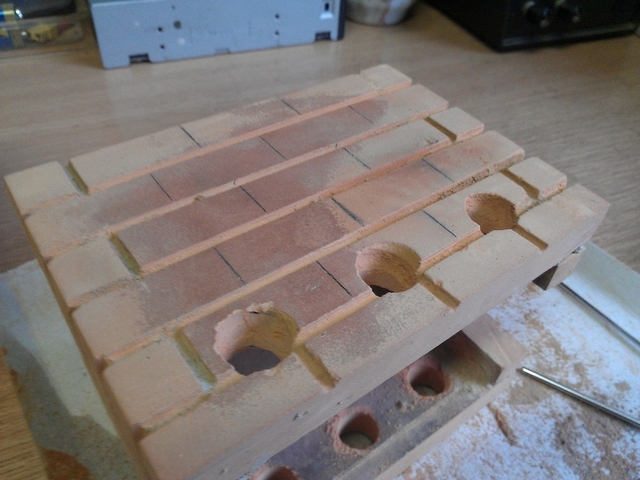

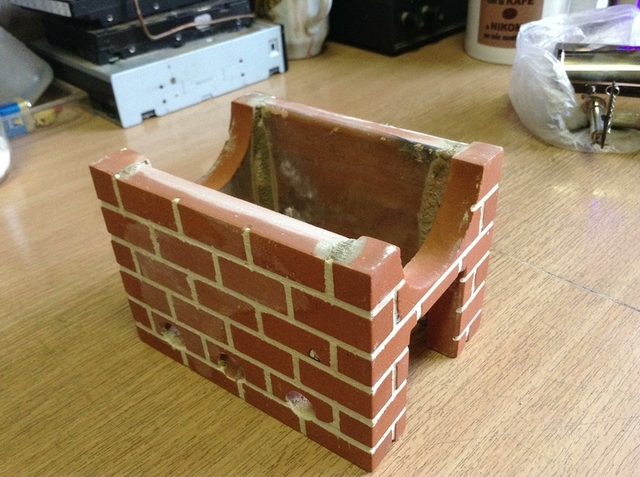

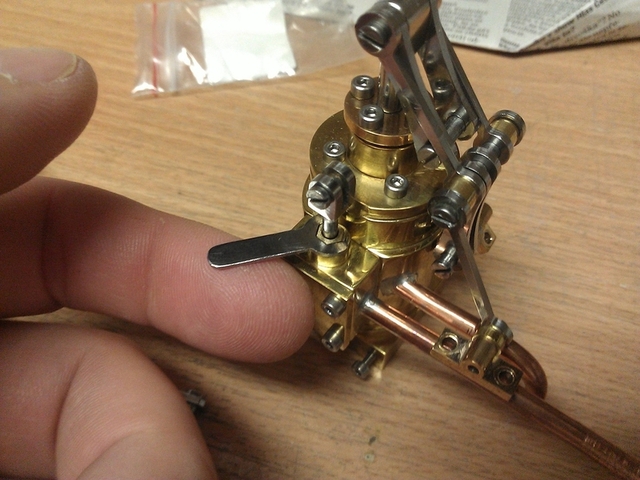

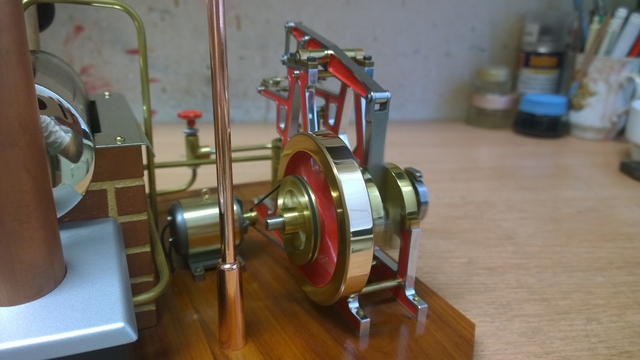

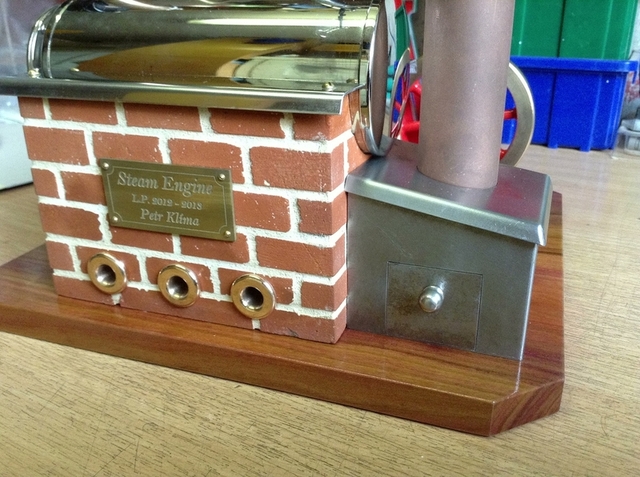

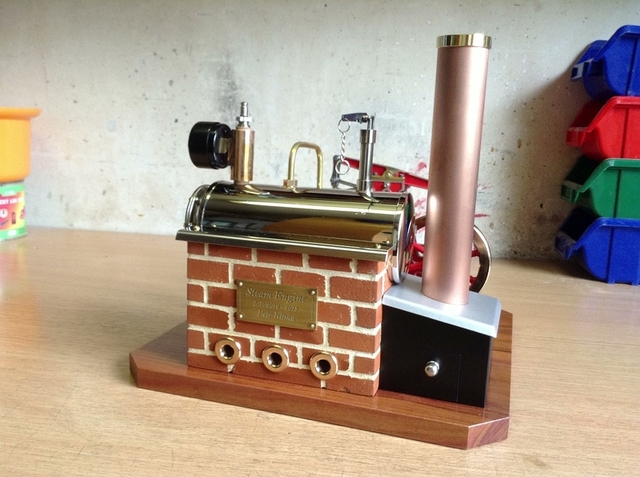

Plánek na parní stroj jsem stáhnul z internetu a upravil k obrazu svému. Jediné co jsem nedělal, je kotel, píšťala, pojistný ventil a manometr. Všechno ostatní od parního stroje, pístního kroužku, regulačního ventilu, klíčku 4 až po ohýbačku trubiček jsem vyráběl. Parní stroj je celý frézovaný a soustruh se ho nedotknul. Topeniště je vyřezané ze staré střešní tašky, slepené lepidlem na kachličky a vyspárované. Dveře k topeništi jsou z jednoho kusu a zasklené. Zkondenzovaná pára odkapává do malé mističky pod komínem. Do budoucna bude uprostřed dynamo s pouliční lampou ve starém stylu poháněné strojem.
